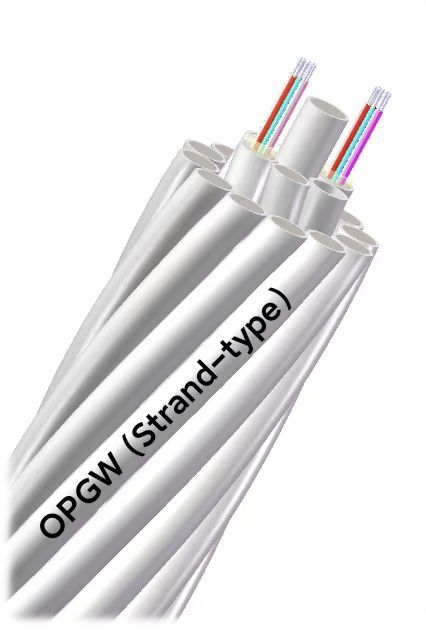

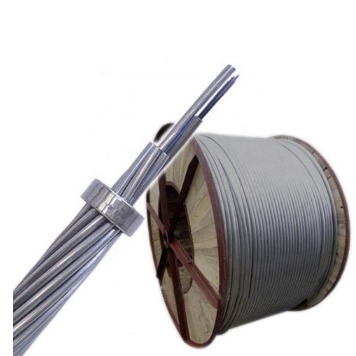

OPGW-vezeloptische kabel 4-48 Core Single-mode Multimode voor energiesystemen

Optical Fiber Composite Overhead ground Wire (OPGW) is een type aarddraad met optische vezels, met meerdere functies zoals aarddraad en optische communicatie. Het wordt voornamelijk gebruikt in communicatielijnen van 110kV en hoger en nieuw gebouwde hoogspannings-transmissiesystemen. Het kan ook worden gebruikt om de bestaande aarddraad van het oude hoogspannings-transmissiesysteem te vervangen, optische communicatielijnen toe te voegen, kortsluitstromen te geleiden en bliksembeveiliging te bieden.

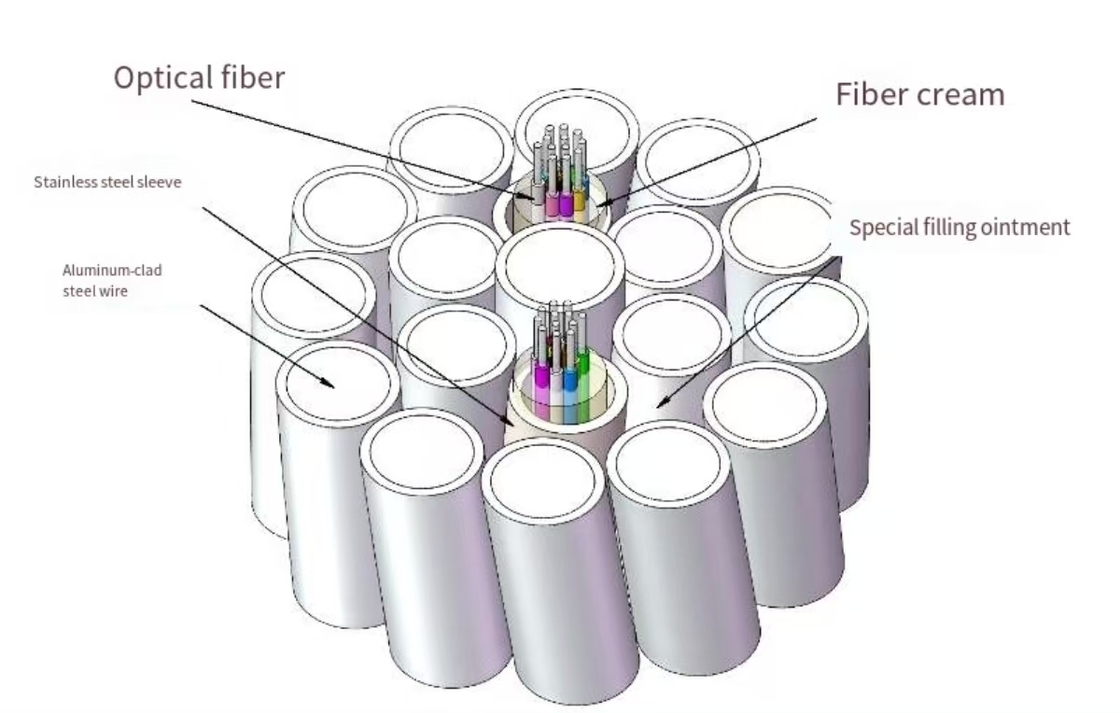

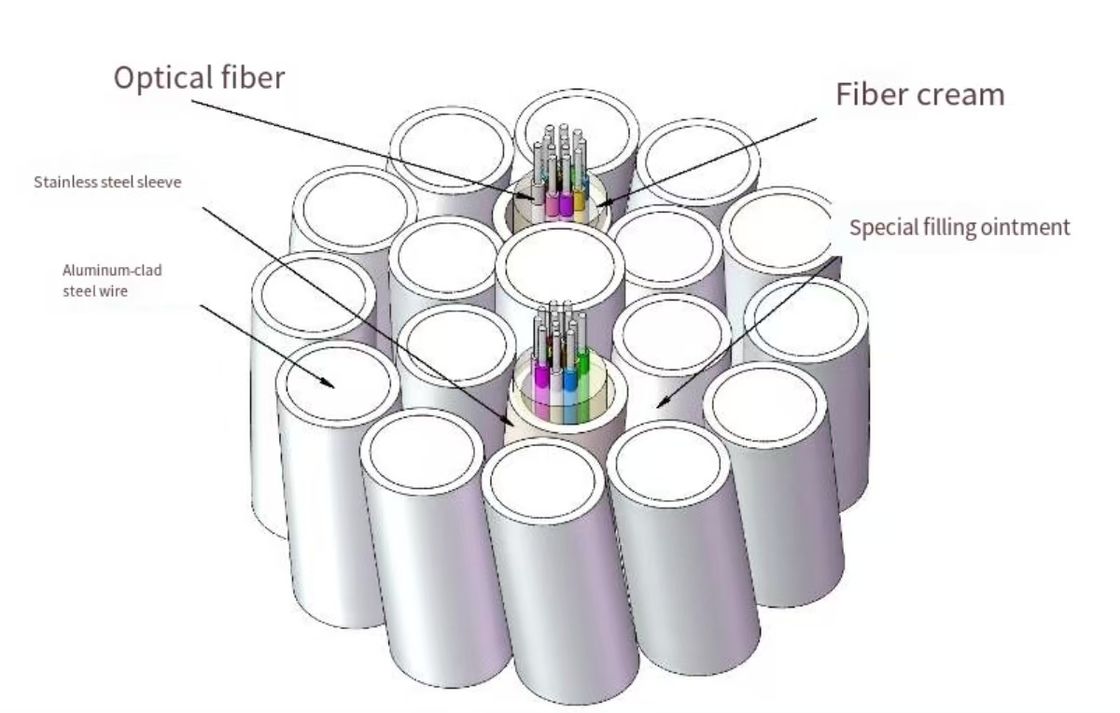

OPGW-optische kabels, omwikkeld met metalen draden, zijn betrouwbaarder, stabieler en veiliger. Omdat de aarddraad en de optische kabel in één zijn geïntegreerd, verkort het in vergelijking met andere soorten optische kabels niet alleen de bouwtijd, maar bespaart het ook bouwkosten. Bovendien, als OPGW is gemaakt van aluminiumbeklede staaldraad of aluminiumlegeringsdraad die in elkaar is gedraaid, staat dit gelijk aan het opzetten van een goede geleider aarddraad, wat meerdere voordelen kan opleveren, zoals het verminderen van de latente stroomtoevoer van de transmissielijn, het verlagen van de overspanning bij de netfrequentie en het verbeteren van de interferentie en de gevaarlijke impact van stroomlijnen op communicatielijnen.

Vanwege de eigenschappen van optische vezels, zoals anti-elektromagnetische interferentie en lichtgewicht, kunnen ze op de top van transmissielijntorens worden geïnstalleerd zonder rekening te hoeven houden met de optimale ophangpositie en elektromagnetische corrosieproblemen. Daarom heeft OPGW een hoge betrouwbaarheid, superieure mechanische prestaties en relatief lage kosten. Deze technologie is bijzonder geschikt en economisch bij het leggen van nieuwe of het vervangen van bestaande aarddraden. Speciale structuren kunnen worden aangepast aan de eisen van de gebruiker.

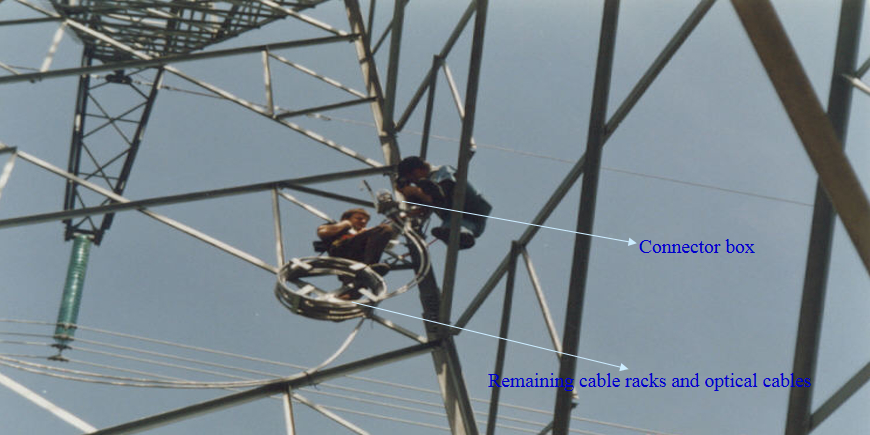

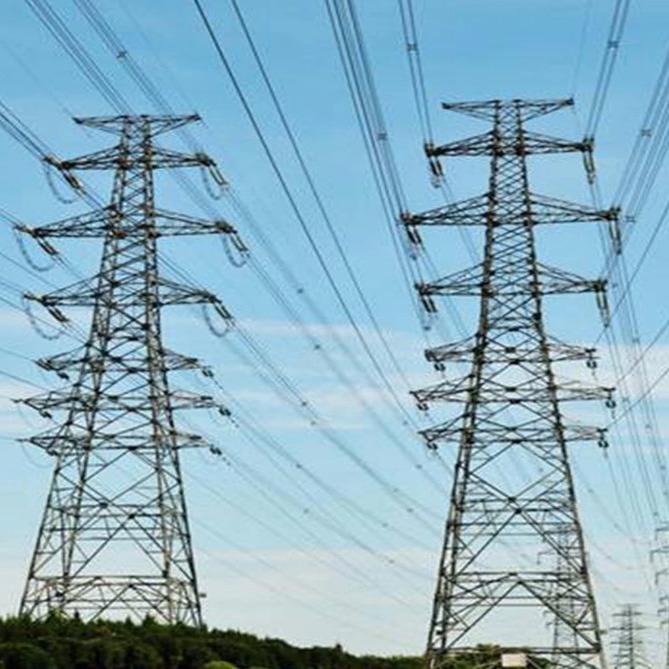

Het wordt bovengronds gebruikt op de hoogspanningsmast.

DL/T 832-2016 Optische vezel composiet aarddraad, JB/T 8999-2014 optische vezel composiet aarddraad, etc.

• Voor lijnen met een hoge spanning van meer dan 110 kV is de stapafstand relatief groot (over het algemeen meer dan 250M)

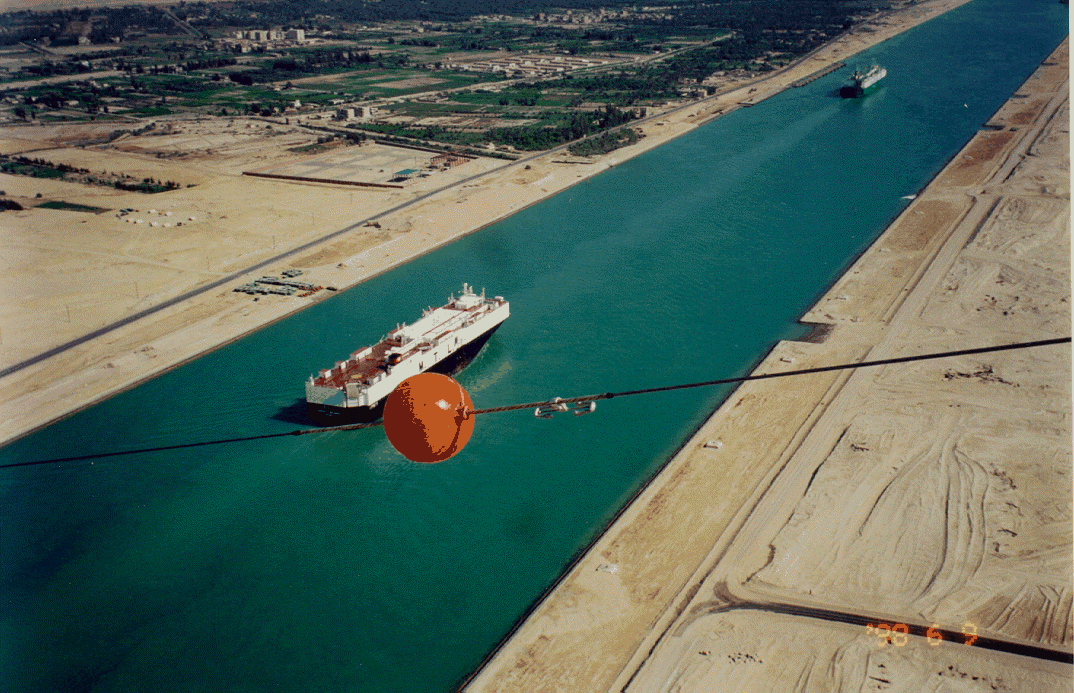

• Gemakkelijk te onderhouden, het is gemakkelijk om het probleem van het oversteken van lijnen op te lossen, en de mechanische eigenschappen kunnen voldoen aan de eisen van het oversteken van grote lijnen
• De buitenlaag van OPGW is gemaakt van metalen pantser, wat geen effect heeft op hoogspanningserosie en degradatie
• OPGW moet tijdens de constructie worden uitgeschakeld, wat aanzienlijke stroomuitvalverliezen tot gevolg heeft. Daarom moet OPGW worden gebruikt in nieuw gebouwde hoogspanningslijnen van 110 kV of hoger. In de prestatie-indicatoren van OPGW geldt: hoe groter de kortsluitstroom, hoe meer goede geleiders er nodig zijn voor het pantser, wat de treksterkte dienovereenkomstig vermindert. Onder de voorwaarde van een bepaalde treksterkte, om de kortsluitstroomcapaciteit te verhogen, moet het metalen dwarsdoorsnedeoppervlak worden vergroot, wat leidt tot een toename van de kabeldiameter en het kabelgewicht. Daarom moeten er strenge eisen worden gesteld aan de sterkte-indicatoren van de lijntorens tijdens het leggen
